LNB Unicable Black IDLB-QUDL42-UNI1L-1PP
LNB
Low Band Диапазон входных частот

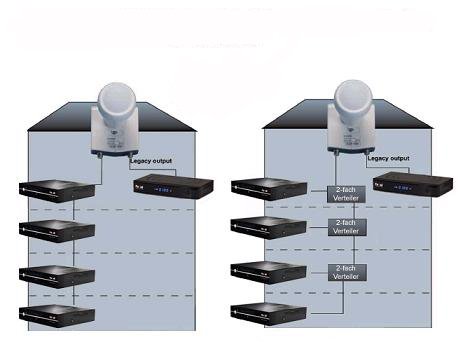

Отличительная особенность этого конвертора это возможность подключения до четырех рессиверов по одному кабелю. Поделить сигнал на 4 приемника можно с помощью обычного сплиттера с диапазоном частот 950-2050 MHz. Пример деления сигнала показан на рисунке
При этом НЕТ ограничения на диапазон принимаемых частот в разных поляризациях как в конверторе описанном здесь. Это нужно когда кабель от антенны уже проложен только один. Проложить дополнительные кабели возможности нет, а требуется установка дополнительных тюнеров. Для работы с такой LNB тюнер должен иметь возможность управления unicable. Такую возможность имеют далеко не все тюнеры. На сегодняшний день современные тюнеры как правило имеют функцию unicable.
Конвертор можно использовать для передачи сигнала с линейной или с небольшой доработкой - для сигналов круговой поляризацией.
Конвертор имеет 3 выхода:
- выход стандарта Unicable
- обычный выход 9750/10600 Mhz (22kHz) 10.7 ~ 11.7 ГГц
Частота LO
9,75 ГГц
High Band Диапазон входных частот
11,7 ~ 12,75 ГГц
LO частота 10,6 Гц C +
LO Начальная точность + / - 1,0 МГц
LO Температурный дрейф + / - 2,5 МГц
LO Phase Noise @ 10K Гц -90 дБ / Гц макс.
SCR преобразования усиления 57 дБ мин.
Наследие преобразования усиления 55 дБ Мин.
Изменение усиления + / - 0,75 дБ / 27 МГц
Изображение отказа 40 дБ мин.
1 дБ точки сжатия (O / P) 0,0 дБм мин.
Крест-полюсный изоляция 20 дБ Мин.
O / P КСВ 2.5: 1
Выходное сопротивление 75Ω (F-тип)
Если канал пропускной способностью 60 МГц
Выход, если канал 1 (SCR0) 1210 МГц
Выход, если канал 2 (SCR1) 1420 МГц
Выходные если канал 3 (scr2) 1680 МГц
Выход, если канал 4 (SCR3) 2040 МГц
Канал изоляция 20 дБ Мин.
Наследие портов 2
Управление SCR сигнализирует DiSEqC расширением команды основаны на EN-50494
Наследие переключатель напряжения управления <14,2 (V),> 15 (H) Вольт
Наследие 22k чувствительность 220 мВ [мин.]
DC Power 250mA@13.5V
Рабочая температура - 30 ° C ~ + 60 ° C
Вес 350г
